天津电线颜色的选择?在装修时应该选择什么颜色的电线?
日期:2024-2-3 11:19:59 作者: 来源:
天津电线颜色的选择?在装修时应该选择什么颜色的电线?我们来先看下我国以及其他部分国家,对电线电缆颜色的要求。如图所示:

在家装或装修时,为什么要选择不同颜色的电线?
一、依导线颜色标志电路
黑色——装置和设备的内部布线。
棕色——直流电路的正极。
红色——三相电路的C相;
半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。
黄色——三相电路的A相;
半导体三极管的基极;可控硅管和双向可控硅管的控制极。
绿色——三相电路的B相。
蓝色——直流电路的负极;
半导体三极管的发射极;半导体二极管、整流二极管或可控硅管的阳极。
淡蓝色——三相电路的零线或中性线;直流电路的接地中线。
白色——双向可控硅管的主电极;无指定用色的半导体电路。
黄和绿双色(每种色宽约15~100毫米交替贴接)——安全用的接地线。
红、黑色并行——用双芯导线或双根绞线连接的交流电路。
二、依电路选择导线颜色时
交流三相电路
A相:黄色;B相:绿色;C相:红色;
零线或中性线:淡蓝色;安全用的接地线:黄和绿双色。
用双芯导线或双根绞线连接的交流电路
红黑色并行。
直流电路
正极:棕色;负极:蓝色;接地中线:淡蓝色。
半导体电路
半导体三极管的集电极:红色;基极:黄色;发射极:蓝色。半导体二极管和整流二极管的阳极:蓝色;阴极:红色。
可控硅管的阳极:蓝色;控制极:黄色;阴极:红色。
以上是金山电缆电线关于电线颜色选择的介绍。
双向可控硅管的控制极:黄色;主电极:白色。
整个装置及设备的内部布线一般推荐:黑色;半导体电路:白色;
有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。
具体标色时
在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。

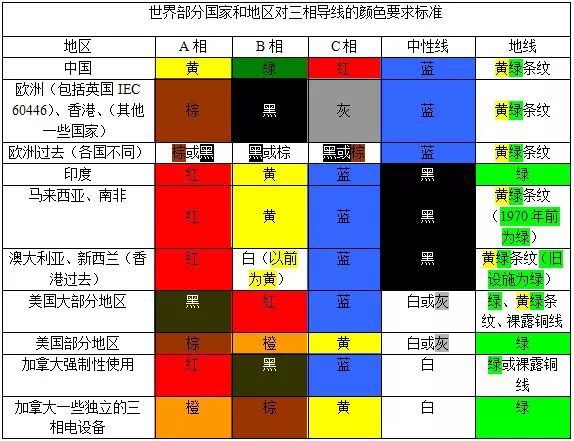

附表:各国三相导线颜色要求标准
